Pneumatic pinch valve is one of the simplest types of pinch valve in structure and function. This type of valve is the best option for on-off porpuses in bulk material transfer lines, including granules, sand & food . These types of valves do not need an operator and they are actuated only by pneumatic method . In some cases it is possible to control the pressure of fluid only by using manometer and regulator in air input of the valve.
اصلی ترین ویژگی این نوع پینچ ولو ها وزن کمتر آنها نسبت به سایر انواع پینچ ولو ها در اقطار بزرگ ( معمولابالاتر از 10 اینچ ) است. عملکرد این شیرها به صورت دوزبانه بوده و به دلیل اینکه فلنج ورودی شیر و فلنج خروجی اتصال صلب مکانیکی ندارند، لرزش های پایین دستی به مقدار کمتری به بعد از شیر انتقال می یابند. قطع و وصل و همچنین کنترل جریان در سیالات ساینده همچون دوغاب مواد معدنی از وظایف اصلی این نوع شیر هاست. همچنین این نوع ولو ها با انواع عملگر ها از جمله نیوماتیک، هیدرولیک الکتروگیربکس ها، گیربکس های دستی و همچنین عملگر برقی استاندارد ( اکچویتور) قابل تولید است.
روش سفارش
برای ثبت سفارش این محصول ابتدا باید اطلاعات کافی از محل نصب محصول داشته باشید. فرم اطلاعات فنی محصول را از اینجا دانلود کنید و سپس به کمک کارشناسان فنی اقدام به تکمیل این فرم نموده و آن را برای واحد فروش شرکت ارسال نمایید.
فکس : 021-89783957
فکس : 021-89783957
کاتالوگ و دیتا شیت
دانلود کاتالوگ 1398
دیتا شیت پینچ ولو های با عملگر هیدرولیک
Enclosed Body Long patter pinch valves model PVE12
Enclosed Body Short patter pinch valves model PVE01
دیتا شیت پینچ ولو های با عملگر هیدرولیک
پینچ ولو نیوماتیک
مدل : APV02
مورد استفاده : قطع و وصل سیالات اسیدی، اسلاری(دوغاب)، لجن، دانه های گرانول، مواد غذایی و ....
• مناسب برای کنترل سیالات اسلاری، کلیه انواع اسیدها، مواد غذایی
فاضلاب های صنعتی و شهری و کلیه سیالات خورنده و ساینده.
• وجه تا وجه طبق استاندارد ASMEB16.10 / EN558
• ابعاد فلنج و سوراخها طبق استاندارد EN1092-2/ASMEB16.5
• تست و بازرسی طبق استانداردISIRI3644/EN 12266-1
• بدنه از جنس چدن داکتیل EN-Js1030
• غلاف لاستیکی چند لایه NR/EPDM/Neoprene
• پوشش اپوکسی داخل و خارج طبق استاندارد DIN 30677-T2
در صورت درخواست:
•عملگر هیدرولیک/ نیوماتیک / موتور گیربکس
•غلاف لاستیکی با متریال سفارشی ( مثال : گرید صنایع خوراکی)
•بدنه از جنس : آلومینیوم، استنلس استیل و فولاد A216
از سایز 1 تا 10 اینچ
مورد استفاده : قطع و وصل سیالات اسیدی، اسلاری(دوغاب)، لجن، دانه های گرانول، مواد غذایی و ....
• مناسب برای کنترل سیالات اسلاری، کلیه انواع اسیدها، مواد غذایی
فاضلاب های صنعتی و شهری و کلیه سیالات خورنده و ساینده.
• وجه تا وجه طبق استاندارد ASMEB16.10 / EN558
• ابعاد فلنج و سوراخها طبق استاندارد EN1092-2/ASMEB16.5
• تست و بازرسی طبق استانداردISIRI3644/EN 12266-1
• بدنه از جنس چدن داکتیل EN-Js1030
• غلاف لاستیکی چند لایه NR/EPDM/Neoprene
• پوشش اپوکسی داخل و خارج طبق استاندارد DIN 30677-T2
در صورت درخواست:
•عملگر هیدرولیک/ نیوماتیک / موتور گیربکس
•غلاف لاستیکی با متریال سفارشی ( مثال : گرید صنایع خوراکی)
•بدنه از جنس : آلومینیوم، استنلس استیل و فولاد A216
از سایز 1 تا 10 اینچ
تست و بازرسی تحت استانداردهای
ISO 5208 / ISIRI3644 / API598 / EN12266

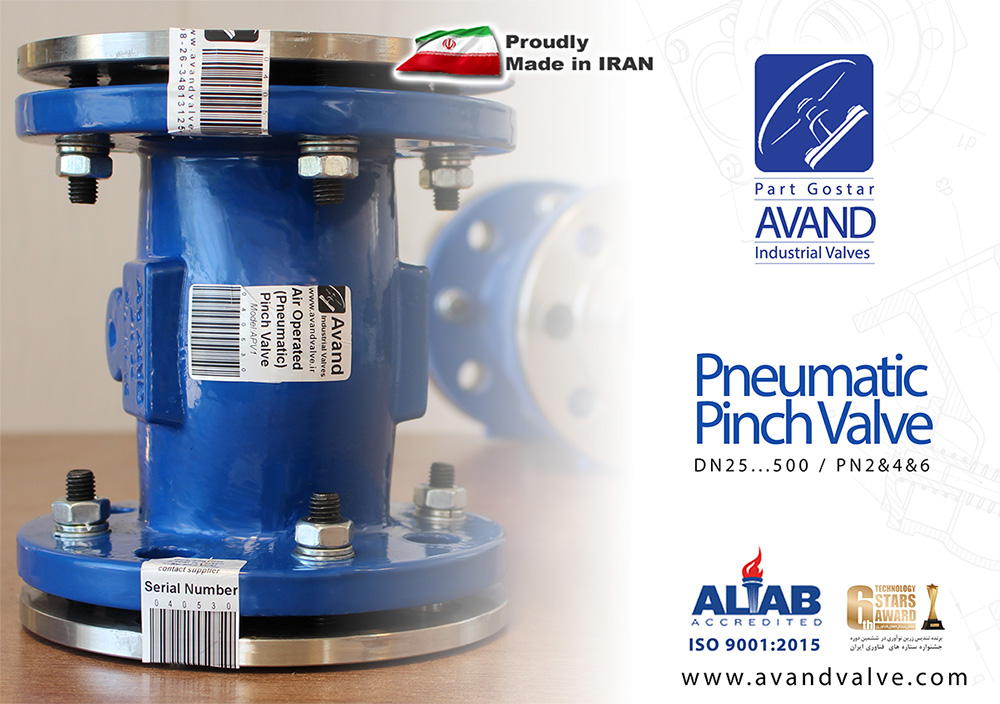

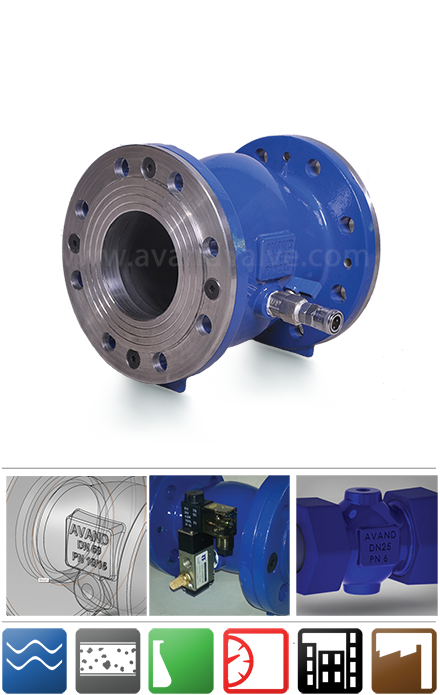

پینچ ولو نیوماتیک
همان طور که از نام این شیر پیداست ، عملکرد این شیر توسط نیروی هوای فشرده است. پینچ ولو نیوماتیک یکی از ساده ترین انواع پینچ ولو در بهره برداری و در عین حال دقیق ترین انواع آن در ساخت می باشد
عملکرد این نوع شیر ها به این صورت است که با ورود هوای فشرده به داخل شیر غلاف لاستیکی داخل شیر فشرده شده و مسیر عبور سیال را مسدود می کند. این عملکرد ساده مزایای بسیاری را به همراه دارد
پینچ ولو های نیوماتیک کاربرد های گسترده ای در صنایع ریخته گری دارند، مسیر عبور دایره ای و صد در صد باز این امکان را به سیال شوتینگ ( سیال حاوی ماسه و چسب ) می دهد که به راحتی عبور کند و هیچ پستی و بلندی در مسیر آن وجود نداشته باشد که موجب تجمع و یا کلوخه شدن گردد.
یکی دیگر از کاربرد های پینچ ولو های نیوماتیک (که به اشتباه به آنها پنوماتیک هم گفته می شد) در صناع آب و فاضلاب و در زیر مخازن تصفیه آب است، این ولو ها در پایین ترین نقطه این مخازن نصب و هرزگاهی برای تخلیه لجن ته نشین شده در این مخازن از آنها استفاده می شد. دلیل اصلی استفاده از این ولو ها امکان آببندی مسیر عبور آب آلوده حتی با وجود بزرگترین و نا همگون ترین اجرام خارجی است.
یکی دیگر از کاربرد های پینچ ولو های نیوماتیک، نصب در زیر مخازن حاوی بالک و مواد جامد خشک است، برای نمونه این نوع شیر ها را میتوان در زیر مخازن سیلیس و یا انواع پودرها نصب کرد و برای تخلیه مخازن از آنها کمک گرفت چرا که هم سریع عمل می کنند و هم وجود ذرات و دانه های درشت خللی در آب بندی این شیر ها ایجاد نمی کنند.
چرا بیشترین فشار در پینچ ولو های نیوماتیکی 4 اتمسفر است؟
ساختار پینچ ولو های نیوماتیکی متشکل از یک غلاف لاستیکی تقویت شده است که بوسیله یک پوسته فلزی در بر گرفته شده است.
جزای هوای فشرده ابزار دقیق از مجراهای از پیش مشخص شده به میان پوسته فلزی و غلاف لاستیکی هدایت می شود و در نتیجه غلاف لاستیکی فشرده و جریان سیال عبوری از داخل آن قطع می گردد.
بدیهی است که فشار هوای ابزار دقیق باید به نیروی الاستیسیته غلاف لاستیکی و همچنین فشار سیال عبوری از داخل آن غلبه کند. و از آنجا که معمولا نیاز به 2 تا 3 اتمسفر فشار هوای ابزار دقیق برای بسته و آب بند شدن غلاف لاستیکی نیاز است و همچنین به طور معمول فشار هوای ابزار دقیق بین 6 تا 8 اتمسفر ( میانگین 7 اتمسفر) تنظیم می شود بنا بر این فشار سیال عبوری از داخل غلاف لاستیکی می تواند 4 تا 4.3 اتمسفر فشار داشته باشد.
در صورتی که فشار سیال بالاتر از 4 اتمسفر باشد باید چه مدل شیر اسلاری را انتخاب نمود؟
در صورتی که نیاز به عملکرد اتوماتیک باشد، برای فشار های بالاتر از 4 اتمسفر می توان از شیر های پینچ با عملگر های متفاوت بهره گرفت. برای مثال در صورتی که فشار سیال 16 اتمسفر باشد و شیر سایز 80 مورد نیاز باشد میتوان از عملگر نیوماتیک خطی ( سیلندر نیوماتیکی) با قطر 200 میلیمتر استفاده کرد البته نگران محاسبات نباشید ما در آوند این محاسبات را برای عملگر شما انجام می دهیم . همچنین برای کنترل عملگر نیز می توان از لیمیت سویج ها و یا پوزیشنر ها استفاده نمود. برای اطلاعات بیشتر در مورد این ولو ها اینجا کلیک کنید.
عملکرد این نوع شیر ها به این صورت است که با ورود هوای فشرده به داخل شیر غلاف لاستیکی داخل شیر فشرده شده و مسیر عبور سیال را مسدود می کند. این عملکرد ساده مزایای بسیاری را به همراه دارد
- مسدود شدن مسیر سیال در مرکز جریان که موجب می گردد کمترین سایش بر روی غلاف لاستیکی اتفاق بیفتد
- فشار نرم برای آب بندی مسیر سیال که موجب عدم آسیب به دانه های جامد عبوری می گردد
- طول عمر بالای محصول به موجب سادگی عملکرد
- مناسب برای سیالات پاک و بسیار بهداشتی به دلیل مسیر صاف و یکپارچه عبور سیال
- عملکرد سریع باز و بست
پینچ ولو های نیوماتیک کاربرد های گسترده ای در صنایع ریخته گری دارند، مسیر عبور دایره ای و صد در صد باز این امکان را به سیال شوتینگ ( سیال حاوی ماسه و چسب ) می دهد که به راحتی عبور کند و هیچ پستی و بلندی در مسیر آن وجود نداشته باشد که موجب تجمع و یا کلوخه شدن گردد.
یکی دیگر از کاربرد های پینچ ولو های نیوماتیک (که به اشتباه به آنها پنوماتیک هم گفته می شد) در صناع آب و فاضلاب و در زیر مخازن تصفیه آب است، این ولو ها در پایین ترین نقطه این مخازن نصب و هرزگاهی برای تخلیه لجن ته نشین شده در این مخازن از آنها استفاده می شد. دلیل اصلی استفاده از این ولو ها امکان آببندی مسیر عبور آب آلوده حتی با وجود بزرگترین و نا همگون ترین اجرام خارجی است.
یکی دیگر از کاربرد های پینچ ولو های نیوماتیک، نصب در زیر مخازن حاوی بالک و مواد جامد خشک است، برای نمونه این نوع شیر ها را میتوان در زیر مخازن سیلیس و یا انواع پودرها نصب کرد و برای تخلیه مخازن از آنها کمک گرفت چرا که هم سریع عمل می کنند و هم وجود ذرات و دانه های درشت خللی در آب بندی این شیر ها ایجاد نمی کنند.
چرا بیشترین فشار در پینچ ولو های نیوماتیکی 4 اتمسفر است؟
ساختار پینچ ولو های نیوماتیکی متشکل از یک غلاف لاستیکی تقویت شده است که بوسیله یک پوسته فلزی در بر گرفته شده است.
جزای هوای فشرده ابزار دقیق از مجراهای از پیش مشخص شده به میان پوسته فلزی و غلاف لاستیکی هدایت می شود و در نتیجه غلاف لاستیکی فشرده و جریان سیال عبوری از داخل آن قطع می گردد.
بدیهی است که فشار هوای ابزار دقیق باید به نیروی الاستیسیته غلاف لاستیکی و همچنین فشار سیال عبوری از داخل آن غلبه کند. و از آنجا که معمولا نیاز به 2 تا 3 اتمسفر فشار هوای ابزار دقیق برای بسته و آب بند شدن غلاف لاستیکی نیاز است و همچنین به طور معمول فشار هوای ابزار دقیق بین 6 تا 8 اتمسفر ( میانگین 7 اتمسفر) تنظیم می شود بنا بر این فشار سیال عبوری از داخل غلاف لاستیکی می تواند 4 تا 4.3 اتمسفر فشار داشته باشد.
در صورتی که فشار سیال بالاتر از 4 اتمسفر باشد باید چه مدل شیر اسلاری را انتخاب نمود؟
در صورتی که نیاز به عملکرد اتوماتیک باشد، برای فشار های بالاتر از 4 اتمسفر می توان از شیر های پینچ با عملگر های متفاوت بهره گرفت. برای مثال در صورتی که فشار سیال 16 اتمسفر باشد و شیر سایز 80 مورد نیاز باشد میتوان از عملگر نیوماتیک خطی ( سیلندر نیوماتیکی) با قطر 200 میلیمتر استفاده کرد البته نگران محاسبات نباشید ما در آوند این محاسبات را برای عملگر شما انجام می دهیم . همچنین برای کنترل عملگر نیز می توان از لیمیت سویج ها و یا پوزیشنر ها استفاده نمود. برای اطلاعات بیشتر در مورد این ولو ها اینجا کلیک کنید.
